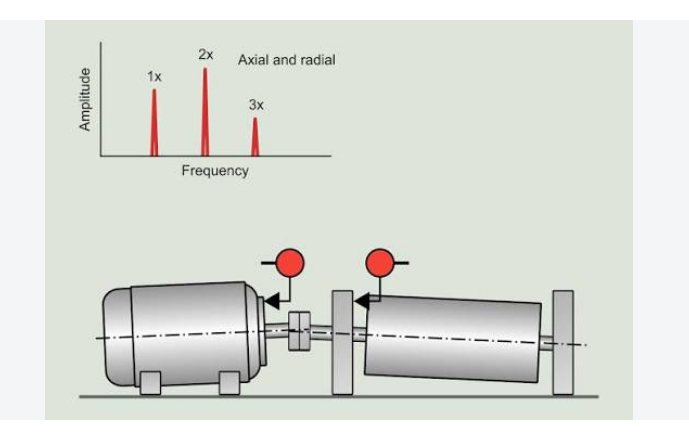

آیا ناهمراستایی (Misalignment) باعث کاهش ارتعاشات می شود؟
آیا ناهمراستایی (Misalignment) باعث کاهش ارتعاشات می شود؟
این گزاره در یک بستر مهندسی بسیار خاص و پیشرفته کاملاً درست است. هرچند این موضوع کاملاً برعکس تصورات رایج به نظر می‌رسد، اما موقعیت‌های نادری وجود دارند که در آن‌ها، وجود مقدار مشخصی از ناهمراستایی (Misalignment) در کوپلینگ می‌تواند مجموع دامنه ارتعاشات یک ماشین را کاهش دهد. با این حال، کاهش ارتعاش به عنوان اینکه "دستگاه در وضعیت سالم" کار می‌کند نباید در نظر گرفت بلکه نشان‌دهنده وجود یک عیب پنهان دیگر در سیستم است. این کاهش ارتعاشِ متناقض و عجیب، به دلیل سه پدیده مکانیکی رخ می‌دهد که در زیر به اختصار شرح داده می شوند:
۱. از بین بردن «بازیِ محوری» روتور (ایجاد پیش‌بار یا Preload)
بسیاری از الکتروموتورها یا گیربکس‌ها در بخش داخلی خود دارای لقی یا فاصله مجازِ طولی هستند؛ پدیده‌ای که در صنعت به آن شناوری محوری (Axial Float) یا بازیِ شفت می‌گویند. جالب است بدانید اگر این ماشین‌ها در تراز کامل و هم‌راستا کار کنند، باز هم شفت به دلیل نبود نیروی مهارکننده، شروع به نوسان و حرکت رفت‌وبرگشتی در این فضای لقی می‌کند که نتیجه آن، بروز ارتعاشات نامنظم و ناپایدار است
اما وقتی یک ناهمراستایی جزئی در سیستم وجود دارد، یک نیروی پیش‌بار محوری (Axial Preload) مداوم و یک‌طرفه ایجاد می‌کند. این نیرو، شفت را به یک سمت پوسته یاتاقان می‌فشارد و آن را قفل می‌کند. در نتیجه حرکت رفت‌وبرگشتی (ارتعاش) شفت متوقف شده و عدد کلی ارتعاش دستگاه پایین می‌آید.
۲. دور کردن سیستم از وضعیت تشدید (رزونانس)
دومین پدیده‌ای که این پارادوکس ارتعاشی را رقم می‌زند، بازی با فرکانس طبیعی و رزونانس است .هر مجموعه مکانیکی یک فرکانس طبیعیِ غالب دارد؛ فرکانسی خاص و بحرانی که اگر تحریک شود، دستگاه را مانند یک دیاپازون به شدتی ویرانگر به لرزه درمی‌آورد. اگر سرعت دورانی ماشین (فرکانس نامی) دقیقاً بر این فرکانس منطبق شود، سیستم وارد وضعیت تشدید یا رزونانس شده و ارتعاشات به اوج می‌رسند.
ناهمراستایی چطور این بازی را به هم می‌زند؟
ناهمراستایی شفت‌ها، یک نیروی خمشی مستمر و متناسب با میزان ناترازی به روتور و یاتاقان‌ها تحمیل می‌کند. این نیروی خمش مداوم، مانند یک تکیه‌گاه محکم عمل کرده و به صورت کاملاً مصنوعی، سفتی دینامیکی (Dynamic Stiffness) مجموعه را تغییر می‌دهد. با دگرگون شدن سفتی سیستم، فرکانس طبیعی دستگاه جابه‌جا شده و از سرعت دورانی موتور دور می‌شود (چون فرکانس طبیعی با ریشه دوم سفتی مکانیکی رابطه مستقیم دارد). در نتیجه، سیستم به طور موقت از دام رزونانس رهایی می یابد و ارتعاشات شدید آن ناپدید می‌شوند؛ این جابه‌جایی فرکانسی، عاملی کلیدی است که می‌تواند تجهیز را از آسیب‌های شدید ناشی از رزونانس نجات دهد اما یک نیروی خمشی به شفت و یاتاقان ها تحمیل می کند. ادامه کار با این شرایط برای دستگاه خطرناک است باید به موقع علت پدیده رزنانس بررسی شده ریشه یابی (Root Causes) انجام گیرد.
۳. خنثی کردن نابرابری و ناترازی باقیمانده روتور (Residual Unbalance)
تصور کنید روتور دچار ناترازی وزنی یا همان آنبالانسی (Unbalance) باشد؛ در این حالت، این نیروی گریز از مرکز در هر دور چرخش، شفت را با قدرت به سمت بیرون پس می‌زند. حالا اگر در یک اتفاق نادر کارگاهی، کوپلینگ دقیقاً در جهت مخالف این وزنهٔ ناترازی دچار ناهمراستایی (Misalignment) باشد، یک پارادوکس جالب رخ می‌دهد: این دو نیروی متضاد مثل دو بوکسور، ضربات یکدیگر را در فضا مهار می‌کنند! نیروهای ناشی از آنبالانسی و میس‌الاینمنت به طور موقت یکدیگر را خنثی کرده و با فریب دادن سنسورها، ظاهر دستگاه را آرام، پایدار و کم‌ارتعاش نشان می‌دهند. این کاهش ارتعاش یک «خبر خوبِ، اما دروغین» است در واقع یک تله خطرناک است.
افتادن در این تله، آغاز یک فاجعه است. اگرچه عدد ارتعاش روی صفحه دستگاه آنالایزر یا ارتعاش‌سنج پایین آمده و همه چیز عالی به نظر می‌رسد، اما نیروهای مخرب هرگز ناپدید نشده‌اند؛ آن‌ها فقط پشت یکدیگر سنگر گرفته و جهت رفتار خود را تغییر داده‌اند. ادامه بهره‌برداری از تجهیز در این وضعیتِ فریبنده، به دو دلیل عمده حکم یک بمب ساعتی را دارد:
۱. فشار شدید روی یاتاقان‌ها و آب‌بندها (Mechanical Seals):
آن نیروی مخربی که به ظاهر مانع لرزش شفت شده و ارتعاش را سرکوب کرده است، جایی نرفته؛ بلکه با شدت هرچه تمام‌تر به اجزای غلتشی داخلی بیرینگ‌ها (ساچمه‌ها و رولرها) و صفحات حساس آب‌بندهای مکانیکی هجوم آورده است. شاید روی مانیتور، سطح ارتعاشات ایده‌آل به نظر برسد، اما در پشت صحنه، بیرینگ‌ها به‌شدت داغ می‌کنند، فیلم (لایه) روغن نابود می‌شود و تجهیز دچار یک خرابی زودرس و ناگهانی خواهد شد.
۲. خستگی و استهلاک کوپلینگ:
در این شرایط، کوپلینگ قربانی می‌شود تا دستگاه پایدار بماند. حرارت زیاد ناشی از اصطکاک شدید که در این قطعه تولید شده و موجبابت خرابی زودهنگام را فراهم خواهد کرد (مانند پودر شدن رابط‌های لاستیکی یا ترک خوردن دیسک‌های فلزی).
شناسایی این تله پنهان
دقیقاً همین پارادوکس و تناقض ظاهری، پاشنه آشیل سیستم‌های ارتعاشی سنتی است؛ خطایی پنهان که به‌راحتی بسیاری را فریب می‌دهد. اما چطور می‌توان دست این فریبِ صنعتی را رو کرد؟ پاسخ در پایش یکپارچه و جامع تمامی پارامترهای فرآیندی نهفته است.
در یک سیستم پایش وضعیت مدرن و جامع، داده‌های ارتعاشی و آنالیز روغن تنها نیمی از واقعیت را می‌گویند. برگ برنده زمانی رو می‌شود که این اطلاعات در کنار متغیرهای فرآیندی مانند دما، جریان مصرفی (آمپر)، دبی، فشار، توصیه‌های سازنده تجهیز (Manuals) و سوابق تعمیراتی قرار می‌گیرند.
یک کارشناس خبره با دیدن کاهش ارتعاش فریب نمی‌خورد؛ او کل مکانیزم را اسکن می‌کند. اگر متوجه شود دامنه ارتعاش افت کرده، اما هم‌زمان دمای کوپلینگ یا بیرینگ‌ها جهش عجیبی داشته و موتور برای غلبه بر اصطکاکِ ناشی از تراز نبودن، آمپر بیشتری می‌کشد، بلافاصله سیگنال خطر را دریافت می‌کند. او بدون درنگ فرمان توقف را صادر کرده یا برای انجام تعمیرات در اسرع وقت برنامه ریزی می کند؛ چرا که به خوبی می‌داند این آرامش ارتعاشی، آرامش قبل از طوفان است و ماشین با یک خودکشی تدریجی، در حال نابود کردن قطعات داخلی خویش است.
کسانی که در دپارتمان تعمیرات صنایع نفت، گاز، پتروشیمی یا هر مجتمع صنعتی بزرگ دیگری کار می‌کنند، احتمالاً در محیطی مجهز به سیستم‌های پیشرفته پایش وضعیت (CM) حضور دارند.
سناریوی عجیبی را تصور کنید که شاید خودتان هم با آن مواجه شده باشید. یک دستور کار از واحد CM برای رفع ناهمراستایی (Misalignment) یک تجهیز حیاتی صادر می‌شود. دستگاه متوقف شده، ناهمراستایی کنترل می‌شود، ناترازی شفت هم مشاهده می شود و تیم شما با بالاترین دقتِ مهندسی، الاینمنت (Alignment) را انجام می‌دهد. اما پس از راه اندازی مجدد، مشاهده می شود ارتعاشات دستگاه به جای کاهش، بالا رفته است. اینجاست که احتمالاً با این جمله معروف و چالش‌برانگیز از سمت بعضی از همکارانتان مواجه می‌شوید که "دستگاه سالم به تعمیرات تحویل داده شد، اما با اشکال پس دادند"
علت این پدیده عجیب چیست؟
همان‌طور که پیش‌تر اشاره شد، ناهمراستایی در شفت به‌طور ناخواسته نوعی سفتی دینامیکی مصنوعی در سیستم ایجاد می‌کند. از آنجا که دامنه ارتعاش با میزان سفتی رابطه معکوس دارد (سفتی بیشتر برابر است با ارتعاش کمتر)، این سفتی کاذب مانند یک مهارکننده عمل کرده و مانع از بروز ارتعاشات ناشی از خطاهای دیگر دستگاه می‌شده است. در نهایت، وقتی الاینمنت را با دقت انجام می‌دهید، این سفتی مصنوعی ناپدید شده و حالا مسیر برای ارتعاش آزادانه سایر عوامل پنهان هموار می‌شود.
متأسفانه گاهی در صنعت (هر چند بندرت) این اشتباه محض رخ می‌دهد که بعضی تکنسین‌ها سعی می‌کنند با ایجاد یک ناهمراستایی جزئی و عمدی، ظاهر ارتعاشات دستگاه را پایین بیاورند. این کار یک خطای استراتژیک است؛ چرا که در هر مکانیزم دوار، طبیعتا انرژی نیروهای مزاحم مانند ناترازی جرمی یا اشکالات ژئومتریک (Geometric Errors)، بواسطه ارتعاش مستهلک می شود. اگر با سفتی مصنوعی جلوی ارتعاش شفت را بگیرید، این انرژی مخرب مستقیماً به بیرینگ‌ها منتقل شده، تنش‌های شدیدی به اجزای داخلی وارد می‌کند و با افزایشِ دما، بیرینگ ها را در شرایط حاد عملیاتی و آستانه نابودی قرار می‌دهد.
پیش از آنکه دست به ابزار الاینمنت ببرید، باید دستگاه را عیب‌یابیِ جامع کنید. تجهیز باید از نظر ناترازی جرمی (آنبالانسی)، تاب‌داشتن یا کجی شفت، سلامت ساختاری کوپلینگ و هرگونه عیب پنهان دیگر کاملاً بررسی شود. قانون نگهداری و تعمیرات این است: ابتدا باید تمام خطاهای نهفته را شناسایی و برطرف کنید، و تنها پس از اطمینان از سلامت کامل اجزا، گام نهایی یعنی هم‌راستایی (الاینمنت) را با دقت اجرا کنید. این تنها راهی است که تضمین می‌کند دستگاه پس از راه اندازی مجدد، در امن‌ترین و کم‌ارتعاش‌ترین حالت ممکن به مدار تولید باز گردد.
